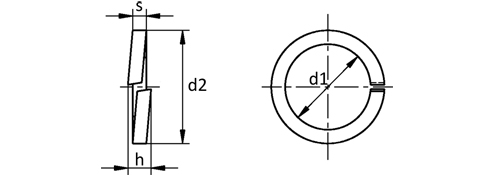

| Nominal | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| d1 (max) | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,5 | 10,7 | 12,7 | 14,7 | 17 |
| d2 (max) | 5,6 | 6,1 | 7 | 8,8 | 9,9 | 12,7 | 16 | 18 | 21,1 | 24,4 |
| s | 1 | 1 | 1,2 | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3,5 |
| h (min) | 2 | 2 | 2,4 | 3,2 | 3,2 | 4 | 5 | 5 | 6 | 7 |
| Uygun Diş Çapı For Thread Size |
3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Nominal | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 |
| d1 (max) | 19 | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 34,7 | 37,7 | 43,7 | 50,5 |
| d2 (max) | 26,4 | 30,6 | 32,9 | 35,9 | 38,9 | 44,1 | 47,1 | 52,2 | 60,2 | 67 |
| s | 3,5 | 4,5 | 4,5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 |
| h (min) | 7 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 16 | 16 |
| Uygun Diş Çapı For Thread Size |
18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 |
| Material Types |
- |
Spring Steel | |
| - | Stainless Steel |
||
| Coating Types |
- |
Electrolytically Plated (Zn, ZnNi) | |
| - |
Phospated (Fe, Zn, Mn) |
