Products > Bolts >

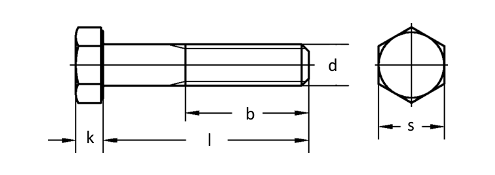

DIN 931 Hexagon Bolts With Shank

DIN 931

d M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6
P (pitch) 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1
b
(l ≤ 125)		 9 10 11 12 13 14 16 18
b
(125 < l ≤ 200)		 _ _ _ _ _ _ 22 24
b
(l > 200)		 _ _ _ _ _ _ _ _
k 1,1 1,4 1,7 2 2,4 2,8 3,5 4
s 3,2 4 5 5,5 6 7 8 10
l 12-16 16-20 16-25 20-30 25-35 25-40 25-50 30-60


d M 7 M 8 M 10 M 12 M 14 M 16 M 18 M 20
P (pitch) 1 1,25 1,5 1,75 2 2 2,5 2,5
b
(l ≤ 125)		 20 22 26 30 34 38 42 46
b
(125 < l ≤ 200)		 26 28 32 36 40 44 48 52
b
(l > 200)		 _ _ 45 49 53 57 61 65
k 4,8 5,3 6,4 7,5 8,8 10 11,5 12,5
s 11 13 17 19 22 24 27 30
l 30-70 35-80 40-100 45-120 50-140 55-160 65-180 65-200


d M 22 M 24 M 27 M 30 M 33 M 36 M 39
P (pitch) 2,5 3 3 3,5 3,5 4 4
b
(l ≤ 125)		 50 54 60 66 72 78 84
b
(125 < l ≤ 200)		 56 60 66 72 78 84 90
b
(l > 200)		 69 73 79 85 91 97 103
k 14 15 17 18,7 21 22,5 25
s 32 36 41 46 50 55 60
l 70-220 80-240 90-260 90-300 100-300 110-300 120-300


d M 42 M 45 M 48 M 52 M 56 M 60 M 64 M 68 M 72
P (pitch) 4,5 4,5 5 5 5,5 5,5 6 6 6
b
(l ≤ 125)		 90 96 102 _ _ _ _ _ _
b
(125 < l ≤ 200)		 96 102 108 116 124 132 140 148 156
b
(l > 200)		 109 115 121 129 137 145 153 161 169
k 26 28 30 33 35 38 40 43 45
s 65 70 75 80 85 90 95 100 105
l 130-300 130-300 140-340 150-340 160-360 170-360 180-360 190-380 220-400


d M 76 M 80 M 90 M 100 M 110 M 125 M 140 M 160
P (pitch) 6 6 6 6 6 6 6 6
b
(l ≤ 125)		 _ _ _ _ _ _ _ _
b
(125 < l ≤ 200)		 164 172 192 _ _ _ _ _
b
(l > 200)		 177 185 205 225 245 275 305 345
k 48 50 57 63 69 79 88 100
s 110 115 130 145 155 180 200 230
l 220-420 220-460 240-500 260-500 280-500 320-500 340-500 380-500


Material Types
 -
  Steel (8.8, 10.9, 12.9)
  -   Stainless Steel
  -
  Brass

Coating Types
 -
  Electrolytically Plated (Zn, ZnNi)
  -   Hot Dip Galvanized (HDG)
  -
  Zinc-Flake Coated (flZnyc, flZnnc)

This product can also be provided in special dimensions and features.
Click here to download the technical data in PDF format.
